Construção antena colinear para os 1090Mhz
Esta foi a maneira da construção da respectiva antena colinear 1090Mhz, uso neste momento 2 e aprovam a 100%
Deixo aqui algumas fotos para tentarem perceber como é feita sua construção.
OS ELEMENTOS NO MEU CASO SÃO 10 MAS COM ESTAS MEDIDAS

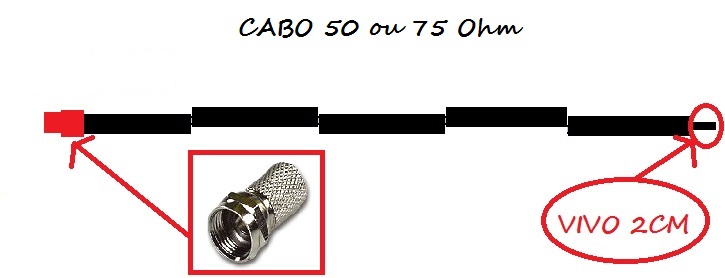

O PRIMEIRO ELEMENTO ( SÓ SE RETIRA NUM LADO )

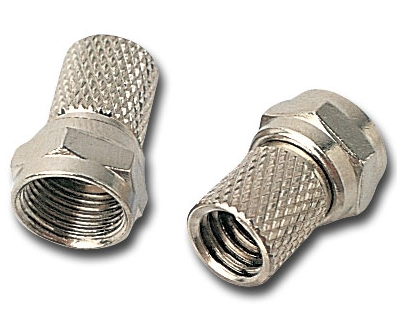

pois no outro leva uma ficha, como mostra na foto:
DANDO SEGUIMENTO
os elementos ficam: vivo com malha... vivo com malha e por ai fora ( SEMPRE DA MESMA MANEIRA)
FICA COM ESTE ASPECTO NO FINAL
Depois de esta etapa coloquei dentro de tubo PVC de 16mm e isolei ambas as pontas
Nota: Antes de isolar a parte de baixo meti a mesma ficha no cabo que vai a dongle com o respectivo adaptador
(SÓ DEPOIS ISOLEI A PARTE INFERIOR)
USEI UM " T " PARA FAZER UM AVANÇADO COM TUBO DE ALUMINIUM DE 16mm

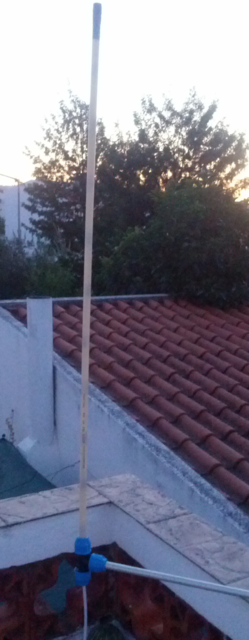

VEJAM A FOTO ABAIXO COM A ANTENA FINALIZADA E A FUNCIONAR A 100%
UMA INFORMAÇÃO MUITO IMPORTANTE:
O BASE DESTA ANTENA É DE 3 - 5 e 7 ELEMENTOS
TUDO O QUE PASSE DO 7º ELEMENTO SERA SEMPRE ACRESCENTADO 3 ELEMENTOS
EXEMPLO:
7 + 3 = 10 elementos (PAR)
10 + 3 = 13 elementos
13 + 3 = 16 elementos (PAR)
16 + 3 = 19 elementos
19 + 3 = 22 elementos (PAR)
22 + 3 = 25 elementos
25 + 3 = 28 elementos (PAR)
E POR AI FORA... ACONSELHO A FAZEREM COM O NUMERO DE ELEMTOS (PAR) TIPO 10 - 16 - 22 elementos e por ai fora!
UMA COLINEAR COM 10 ELEMENTOS FICA COM 114 CM (SÓ OS ELEMENTOS)
O respectivo tubo podem cortar entre os 130 a 150 CM
(No meu caso cortei com 150 CM para colocar no interior as fichas com respectivo adaptador e um pouco do cabo que vai a dongle)

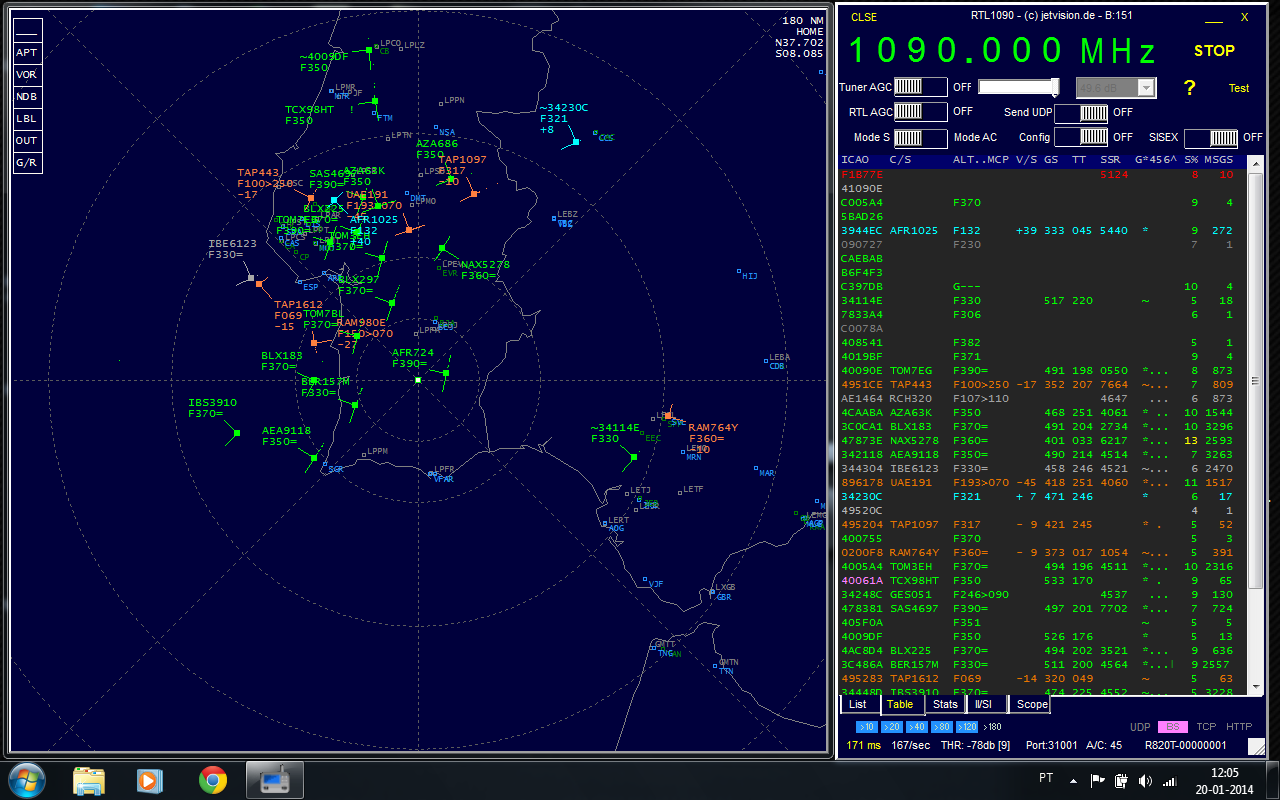

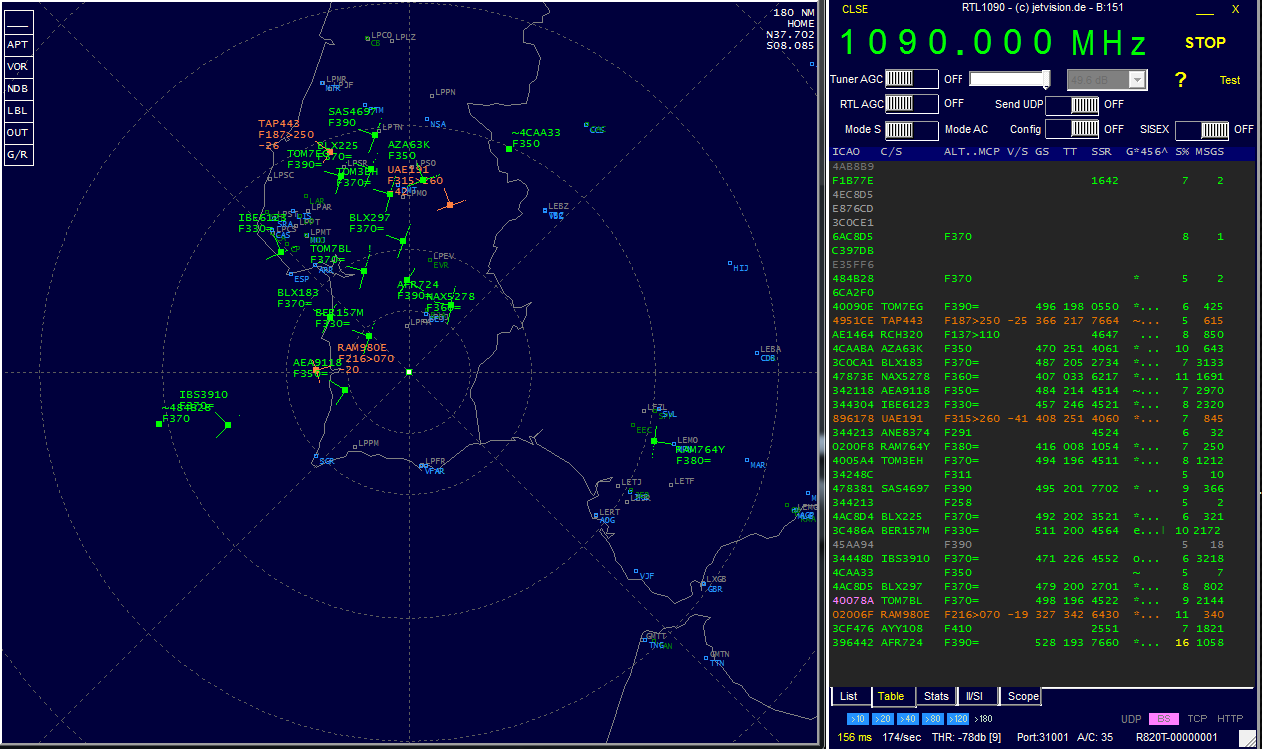

RTL1090 ANTERIOR

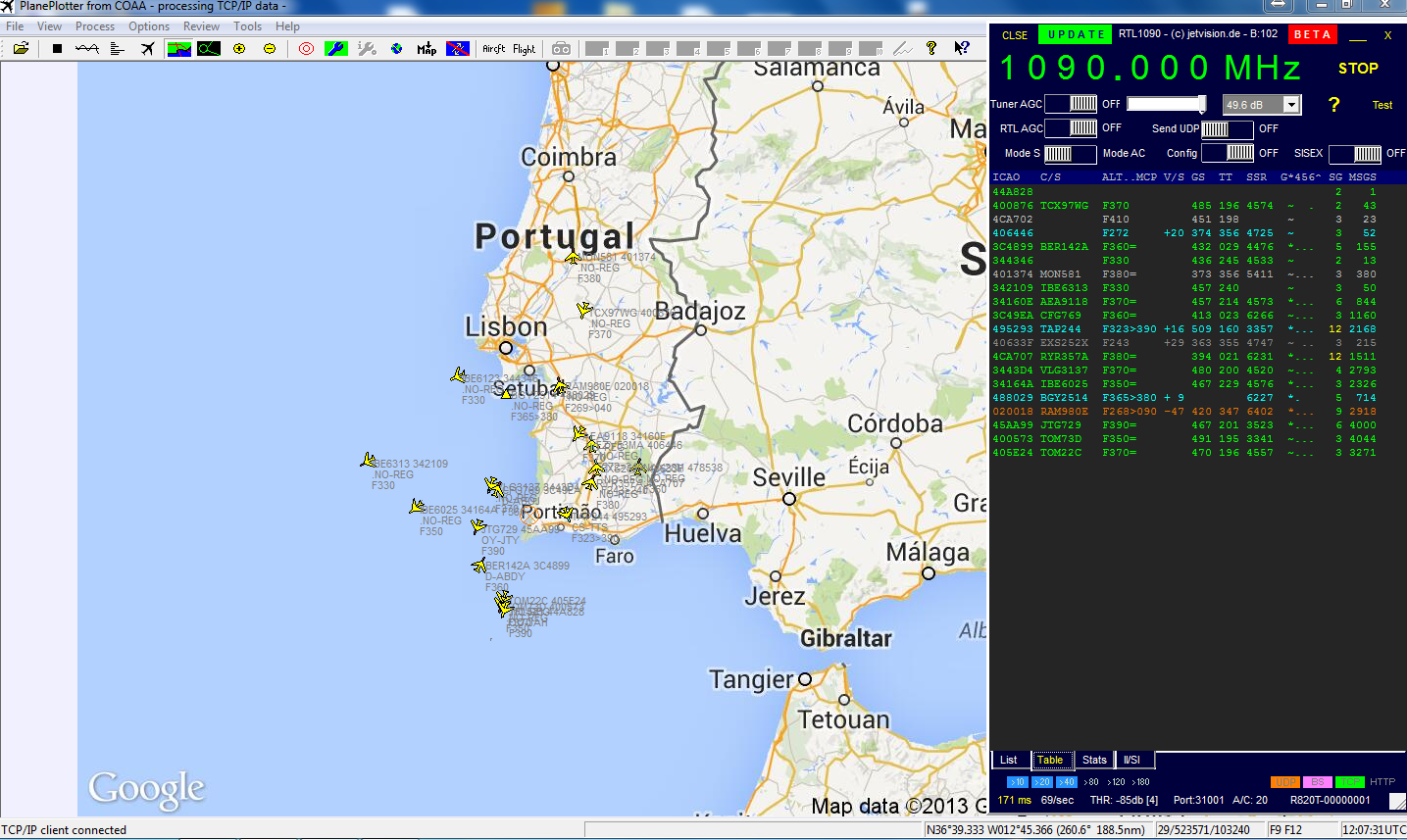

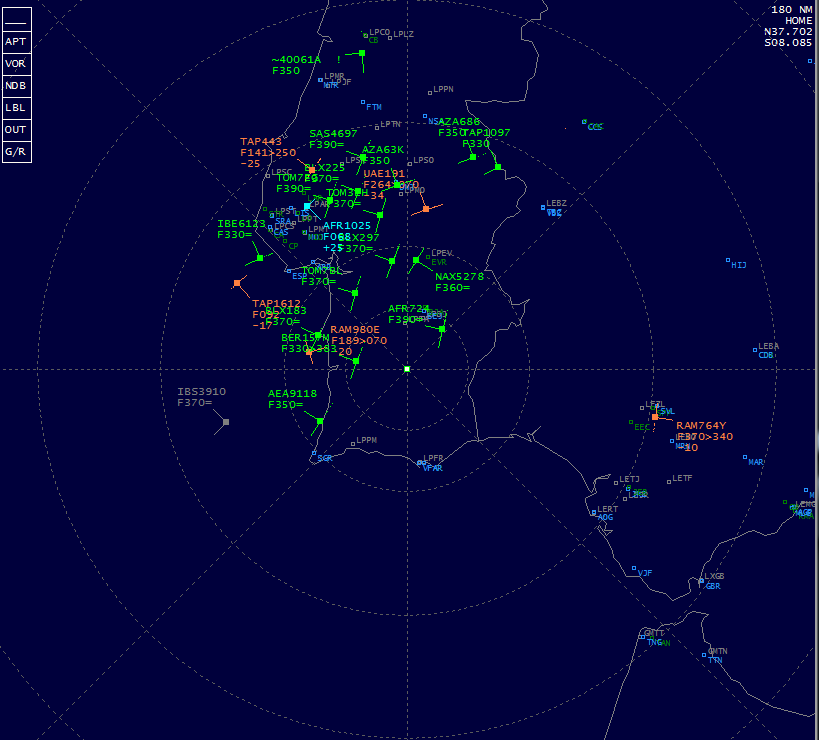

RTL1090 RECENTE
Para quem quer comprar a antena, aconselho:
